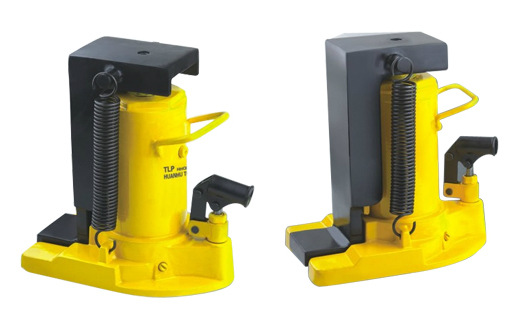

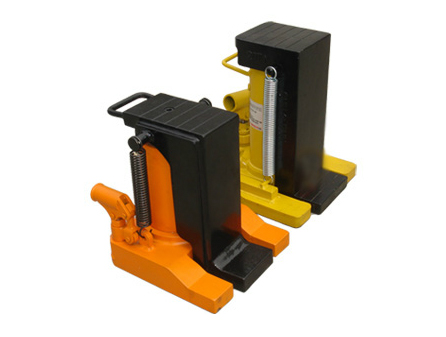

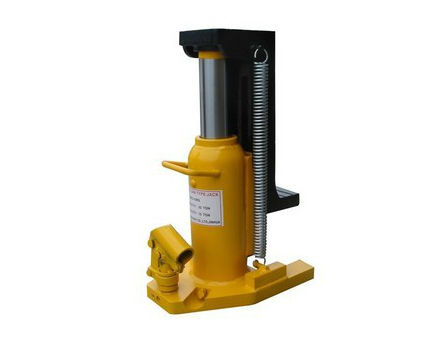

液壓起道機
液壓起道機參數
| 編號 | 頭部 (T) |
爪部 (T) |
爪部高度 (mm) |
行程 (mm) |
最低高度 (mm) |
爪長ⅹ高 (mm) |
重量 (kg) |
| 61182 | 5 | 2.5 | 16 | 117 | 228 | 69ⅹ45 | 12 |
| 61183 | 10 | 5 | 23 | 147 | 282 | 98ⅹ53 | 25 |
| 61184 | 20 | 10 | 28 | 152 | 310 | 123ⅹ60 | 40 |
| 61185 | 30 | 15 | 40 | 155 | 330 | 149ⅹ60 | 53 |
| 61186 | 50 | 25 | 45 | 155 | 370 | 195ⅹ75 | 94 |
液壓起道機用途
液壓起道機適用于鐵路道軌的輔設、橋梁安裝、及車輛、設備、重物起重之用，具有結構簡單、使用方便、安全可靠、多機并用等優點，是一種應用較廣的起重工具。
液壓起道機工作原理
液壓起道機是手動式起重工具種類之一，結構緊湊，液壓起道機合理利用搖桿擺動使齒爪上下移動，與定齒爪聯動配合，推動齒條上升或下降，起重物隨之升降。
液壓起道機生產廠家
液壓起道機的機體保持垂直平穩放妥，工作人員要站在搖桿兩側，液壓起道機提升時，按下慢降線板到制動位置,將急降頂板至月形孔下端，將杠桿插入杠孔內，往得上下拉動，到需要位距為止。
液壓起道機是礦業上為道路服務的一種必備理想工具，適用于路軌的換位作業。
液壓起道機組成部分及特點
整機主要由液壓傳動部分和杠桿部分組成。主要結構特點：該機采用手動作業，不需其它動力消耗，主要通過手動杠桿將液力驅動該機上側鉤作升降運動，從而起到起道作用，結構合理，攜帶方便，屬實用型機械。杠桿結構由杠桿、連桿及銷等組成，結構簡單，便于操作和維修。升降液壓傳動部分主要由柱式泵、油缸、活塞等組成，其有油壓高、滲漏少、無噪聲、使用壽命長，調節范圍自由度高等優點。
液壓起道機使用說明
1、放松液壓部分通氣閥，打開回油閥，在頂柱或側鉤處適度施壓，使其降到最低位置，然后關閉升降回油閥備用。
2、將起道機側鉤橫向插入需要起道的位置，并將頂柱垂直于地面，將操縱桿插入撳手孔內，緩慢撳動操縱桿，使柱塞泵芯作往復運動，側鉤將帶動路軌向上運動達到起道目的，在被起路軌下墊上適當?shù)哪緣K，緩慢打開回油閥，讓路軌下到木塊上，適度給機器頂柱或側鉤向下旋壓，讓機器復位，關閉回油閥，旋緊通氣閥，卸去起道機。
液壓起道機機器保養
1、為了確保機器在每次使用時靈活可靠，必須對機器進行有效的保養和周期檢查。
2、必須保證機器滑動部分和裸露活動元件不銹蝕，用完必須上好機油，如使用間隔期較長，則必須上防銹油，不要將機器摔、磕、碰傷，以保證機器活動精度。
3、要求每季一次對機器的活動部件及油量進行周期檢查。
4、在更換或補充液壓油時，應選用粘度為18-38厘斯（油溫50℃時）規格的，其濾油精度不大于20微米的液壓油。在補充液壓油時不得混入砂粒等其它雜物。并注意每次注油時必須對泵體進行排氣。
5、當需要檢修時，應用汽油或柴油清潔油路及主要零部件，并注意不得損壞零部件。
液壓起道機外形與普通20噸千斤頂一樣，不同的是；
1、前者是機械提升后者是液壓提升。
2、液壓起道機是旁起（底座的外凸部分）后者是中間頂起。
3、液壓起道機是在內部有一根直立的齒條，由齒輪、齒輪軸、棘輪、杠桿褲組成，后者是中間有個油缸、手動柱塞泵組成。
液壓起道機工作原理是：用杠桿插入杠桿褲用力向下壓，由齒輪軸帶動齒條向上移動，由棘輪控制運動的方向。底座的外凸部分中間有一個可移動的凸臺隨齒條一起移動用以提升。使用時將起道機底座的外凸部分插入鐵軌底部壓動杠桿就行。
液壓起道機注意事項
1. 液壓起道機使用前應檢查油箱內液壓油是否足量；有無漏油；空載上下?lián)u動手柄觀察油缸有無跳動和爬行現象；觀察油缸內是否有氣體；回油閥工作是否正常；各緊固件有無松動。無任何異狀時方可作業。
2. 搖動手柄起道時，在開始無負荷或低負荷的情況下，扳動手柄幅度可大些，以提高工作效率。當起道重量較大時，扳動手柄的幅度不宜過大，避免損壞泵芯及泵殼。
3. 本液壓起道機起道作業時安裝在內外側均不侵入界限，但作業中遇到列車通過，起道機和操作工人要同時撤離線路。在緊急情況下來不及撤離起道機時，也必須擰松回油閥。確保行車安全。
4. 起道完畢后，逆時針擰松回油卸荷閥，在鋼軌自重作用下，液壓油通過回油閥被壓回油箱。取出起道器，用腳踩踏油缸，達到全部復位.
