HC355型鋸軌機配置一臺二沖程引擎。它易于操作,性能優良(完成一個UIC60軌的切割不超過2分鐘)。
HC355型鋸軌機采用折疊式的導向和支撐結構,能夠很好地保證切割垂直于鋼軌,并保證操作者的安全。
根據鋸片的磨損情況,鋸軌機可以不用解除支撐架即可翻轉。
我們的產品功率強勁。對任何在現場的鋼軌切割施工都是絕對必須的。
HC355型鋸軌機的技術性能
二沖程HUSQVARNA引擎,排氣量119cc功率;轉速9000rpm下,6.8kw(9.2hp)
鋸片轉速:5200rpm
如果機器與支撐架脫離,設置的安全系統可以停止引擎繼續工作
機器重量:18.9kg
支撐架重量:9.5kg
需要的操用空間:880×280×460mm
鋸片:
兩面強化型,速度為100m/s
直徑:355mm(14"),孔徑:254mm
操作保養說明書
在使用一臺新的鋸軌機前： l 從頭至尾，認真閱讀操作手冊。 l 檢查鋸片的安裝及調整。詳見“安裝”一章。 l 啟動發動機并檢查化油器是否調節無誤。見“保養”一章中“化油器”一節在空氣/汽油混合正確的情況下，鋸片的停止應該是慢慢減速直到最后靜止。緩慢減速的調節在手冊中有說明。對運轉狀態的調節應按此說明正確調節。在緩慢減速狀態未正確調好時，請不要使用鋸軌機！ l 請讓您的Husqvarna的銷售商來負責必要的機器維修及調節。
| “標志”介紹……………………………….2 安全要素 個人保護裝置…………………………..4 鋸軌機的安全裝置……………………..4 鋸軌機安全裝置的檢查、保養及使用……5 安全的一般要求…………………………….6 運輸及儲存…………………………………6 使用燃料時的安全注意事項………………7 工作介紹……………………………………...7 鋸軌…………………………………………7 回彈…………………………………………8 保養及入庫…………………………………9 切割鋸片及刀片…………………………….10 磨料盤踞…………………………………10 切割盤片…………………………………11 金剛刀片…………………………………11 組件 鋸軌機的各種組件………………………12 伸長支撐臂………………………………13 支臂與夾片……………………………....15 裝配……………………………………………17 燃料的搬運 燃料………………………………………18 注油………………………………………18 啟動及停止 啟動及停止………………………………19 保養 傳動皮帶的調整…………………………20 傳動皮帶的更換…………………………20 化油器……………………………………20 燃油過濾器………………………………21 空氣濾清器………………………………21 啟動離合器………………………………22 火花塞……………………………………23 消音器……………………………………23. 冷卻系統…………………………………23 日檢查項目………………………………24 周檢查項目………………………………24 月檢查項目………………………………24 技術特性 3120K……………………………………………25 |
安 全 要 素 | ||||||||||||||||||||||

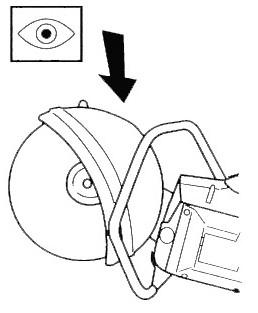

| 鋸軌機的安全裝置 在這一部分，我們介紹鋸軌機的安全部件，以及這些部件的功能、檢驗方法和正確的維修保養，以確保這些安全設施能夠真正發揮效用。（見“組件”一章，可以看到每一個安全部件的具體位置）
| |||||||||||||||||||||

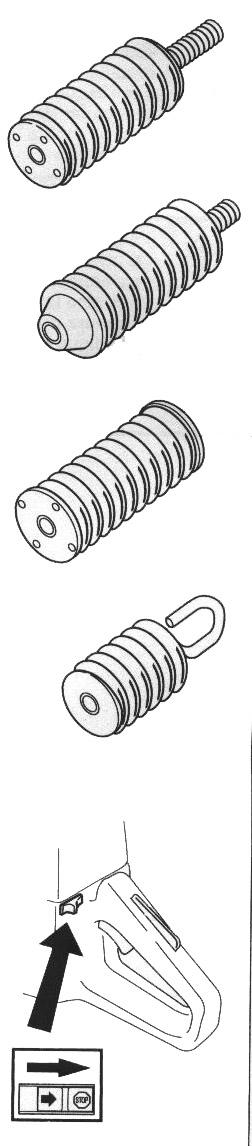

1. 消音器
2. 鋸片保護罩
| 鋸軌機安全裝置的 檢查、保養及使用
| |||||||||||||||||
3．消音器
4．鋸片保護罩
| 安全的一般要求
l 使用“個人防護用品”一章中推薦使用安全用品。 l 在疲勞狀態、藥物反應期、極度興奮或酒后，永遠不要使用鋸軌機。 l 鋸軌機外借給別人時，一定要隨附本說明書。并確保將要使用該鋸軌機的人完全了解該設備的性能及操作。 運輸及儲存 l 鋸軌機應放置在能夠上鎖的地方，確保它遠離小孩及無權接觸鋸軌機的人。 l 鋸軌機入庫和運輸時，請不要安裝鋸片。 |
使用燃料時的安全注意事項 （注油 / 燃料混合 / 儲存）
l 鋸軌機及燃料的存放，要確?？赡艿囊缏┗蛘舭l的油氣不會接觸到火星或火苗，比如：電動設備，電動發動機、電氣開關或器件、暖氣鍋爐或其他類似的物體。 l 為了存放燃料，只有滿足上述要求并且通過了檢驗的油箱才能被選用。 l 若鋸軌機需要存放較長時間，油箱應該清空。請咨詢離您最近的服務站，您可在那將多余的燃料清除。

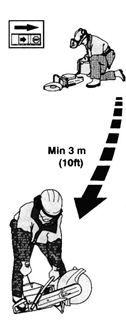

| 工作介紹 本部分介紹使用鋸軌機工作時的一般安全規則，操作時要遵守這些規則的要求，但有一點要強調：在出現事故等緊急情況下，若您附近沒有可叫來進行幫助或急救的人，請不要使用鋸軌機。 一般安全規則
l 在啟動鋸軌機或進行切割期間，要隨時觀察機器附近是否有其他人員，以確保無任何人、動物或其他物品影響您的工作。 l 避免在不利條件下鋸軌，如：濃霧、大雨、強風或極冷的天氣等。在不利條件下工作易引起疲勞，甚至會出現危險后果。 l 若現場未準備就緒，或站立未穩，請勿開始工作。檢查周圍有無雜物，確保鋸軌過程中不會有任何雜物意外落下或飛起而造成傷害。斜坡地段工作時，更要加倍注意。 l 在鋸片旋轉狀態下，要隨時注意，不要讓衣服或身體的某一部分接觸鋸片。 l 發動機啟動后，請保持您的位置遠離鋸片。 l 啟動前，務必確保所有安保裝置都已安牢。 l 為保安全，請務必確保工作現場照明充足。 l 對操作者而言，有些工作位是強制要求的。 l 檢查周圍情況，確保沒有任何電線電纜橫穿鋸軌區域。
| |||||||||||||||
鋸軌技巧 以下的技巧有一個共同特點。請參閱各不同鋸片的使用說明。（比如：金剛石鋸片，它起始所需的壓力就比磨料盤鋸要低）。
| 水冷

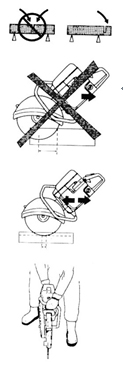

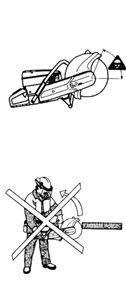

鋸片的震動 若切割起步的壓力太大或用大力氣將鋸片擠壓向待切割的物體，鋸片便會產生翹曲變形和震動。 用一個較小的壓力便會止住震動。若仍舊震動不止，則應該將該用過的鋸片扔掉。 回彈 鋸軌機可能會發生突然猛力回彈。如果不按以下的要求進行操作，我們可能會遇到很嚴重的傷害甚至死亡。如果鋸片的一部分（如下圖所示）被用于進行切割，鋸片很可能在切口處向上跳起，進而將鋸軌機機身向后甩出，并重重地打在操作者身上。
| ||||||||||||||||
制動 鋸片內部某一部分被固定或鋸縫內擠，都會造成鋸軌機制動。（為了避免這種情況的發生，請參閱“為了避免回彈”及如下的“夾鋸/旋轉”。 夾鋸/旋轉 鋸縫內擠會引起夾鋸。鋸機會被猛烈地向下拉動，同時產生劇烈旋轉。 為了避免夾鋸： 將待切割物體合理支撐，以確保鋸縫在整個切割過程中都保持很好的張開狀態，一直到切完為止。
檢查發動機主軸的轉速 應定期采用“轉速測定器”對發動機主軸的轉速進行測定，測定時，機器工作溫度應正常，并在空載高速運轉狀態下。每分鐘的轉數在機器上都有明示。
| 保養及入庫 概述 Husqvarna 鋸軌機本身是很堅固耐用的，但由于該鋸軌機通常被用來進行高速切割，所以應該按規定對其進行定期和認真的保養，以保證其運轉狀態良好，并確保其安全性。 請參閱鋸軌機的使用說明書，以便進行正確的操作和保養，除此之外的保養，請委托專業廠家來完成。 鋸軌機 每次使用鋸軌機時都應該謹慎小心，并且在需要運輸時將鋸片卸掉。 鋸片 l 使用過后，鋸片一定要從鋸軌機上卸下來，并將其妥善放置。 l 對磨料盤鋸要尤其當心，妥善保存。 l 鋸片應存放于一塊堅硬且水平的平面上。若鋸片帶有紙墊板，請采用必要的東西將鋸片墊平。 l 避免潮濕和高溫。 l 在搬運或運輸鋸軌機前，請卸掉鋸片。 l 每次使用前，都應仔細檢查，看鋸片是否存在有搬運或存儲過程中造成的損傷。
|
